產品介紹

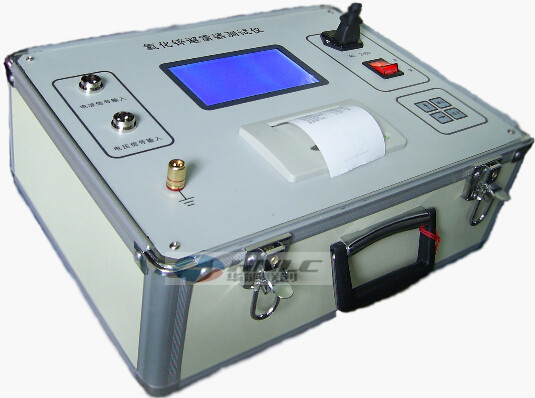

HNYB-C三相氧化鋅避雷器測試儀操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。HNYB-C三相氧化鋅避雷器測試儀配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。

HNYB-C三相氧化鋅避雷器測試儀采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。該儀器是用于檢查氧化鋅避雷器電氣性能的專用儀器，適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部的絕緣受潮及閥片老化等危險缺陷。

產品特征

1、本機采用大屏幕液晶顯示，全中文字幕菜單操作，使用簡便。

2、高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。

3、儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。

4、無電壓方式，不需取PT二次電壓信號，采用軟件計算的方式找到電壓基準。

5、本儀器可以使用電場感應的方法代替PT二次接線。

6、具有阻性電流基波峰值輸出、邊相校正等功能。

7、本儀器可以三相同測，自動補償。使用特別方便。

8、儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據。

產品別稱

技術參數

1、全電流測量范圍： 0—10mA有效值，50Hz/60Hz 準確度：±（讀數×5%＋5µA）

2、阻性電流基波測量準確度（二次法不含相間干擾）：±（讀數×5%＋5µA）

3、電流諧波準確度：±（讀數×10%＋10µA）

4、參考電壓輸入范圍：25V—250V有效值，總諧波含量＜30% 50Hz/60Hz

5、電壓諧波測量準確度: ±（讀數×10%）

6、參考電壓測量準確度：±（讀數×5%＋0.5V）

7、電場強度輸入范圍:30KV/m—300KV/m   總諧波含量＜30%

8、基波電流電壓夾角Φ：0-360°

9、電場諧波測量準確度：±（讀數×10%）

10、電場強度測量準確度：±（讀數×10%）

11、充電時間：＞5小時

12、電池工作時間：主機6小時

13、充電電源：220V±10% 50Hz/60Hz

14、 工作環境：溫度：-10—50℃ 濕度：＜90%
